Горизонтально-направленное бурение

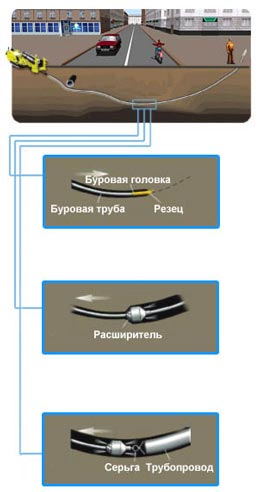

1. Бурение пилотной скважины
При выполнении пилотного бурения, с установленной на земле буровой установки по заданной трассе (имеющей чаще всего форму банана) вперед проталкивается управляемый пилотный бур. При этом через штанги на буровую головку передаются вырабатываемые буровой установкой напорное усилие и необходимые вращающие моменты. К началу пилотного бурения, передняя часть буровой штанги, состоящая из долота, колена и антимагнитной буровой штанги, вдавливается в грунт под заранее заданным углом. При этом через штанги в форсунки бурового долота под большим давлением закачивается буровой раствор- «бургель», состоящий чаще всего, из водно-бентонитовой суспензии. Разрыхленный грунт частично вытесняется, большей же частью удаляется через затрубное пространство скважины вместе с буровым шламом. При проходке на длину буровой штанги, на буровой установке насаживается следующая штанга и буровой процесс циклически продолжается до тех пор, пока пилотный бур не появляется в точке выхода. Положение пилотного бура под землей определяется с помощью находящегося непосредственно в буровой головке зонда локационным оборудованием находящимся в руках локаторщика, постоянно контролирующего местоположение буровой головки и передающего по рации команды оператору в кабине управления. Благодаря высокоэффективной современной измерительной технике этот метод может использоваться практически на всех участках проходки. Управление буровыми штангами производится переориентацией рабочего направления бурового долота путем незначительного вращения буровых штанг ( а тем самым и колена). При большой длине бурения может возникнуть необходимость в стабилизации пилотной скважины. Речь идет о дополнительной проходке вращающейся трубы через пилотную скважину, при которой та уравновешивается и стабилизируется.

 2. Расширение пилотной скважины
После выхода пилотного бура в намеченной точке, буровые долота и измерительный зонд демонтируются, и устанавливается так называемый расширитель, который представляет собой буровой инструмент для расширения бурового канала до большего диаметра. Расширитель, вращаясь и промывая с выходной стороны, протаскивается назад к буровой установке. Взамен каждой демонтированной на буровой установки штанги на трубной стороне насаживается новая. Таким образом, в скважине постоянно находится целая буровая плеть. Этот процесс повторяется до тех пор, пока скважина не будет расширена до конечного диаметра.

3. Протаскивание трубопровода в скважину
Последним шагом по выполнению управляемого горизонтально-направленного бурения является протяжка подготовленного трубопровода или чехла для кабеля в расширенную буровую скважину. Для протяжки трубопровода вращающийся расширитель протаскивается к буровой установке. Благодаря шарнирному соединению с трубой, на трубу передается тяговой усилие, но не вращающий момент. Поэтому труба, практически не вращаясь, следует за расширителем через скважину до точки выхода у буровой установки.

Применение метода горизонтального направленного бурения при прокладке коммуникаций позволяют:

  • Проводить работы бестраншейным способом, не разрушая строения, дорожные покрытия и лесопарковое хозяйство, а также под дном рек и водоемов;
  • Сократить время простоя в ремонте восстанавливаемых трубопроводов до 70%;
  • Значительно уменьшить затраты по текущему и капитальному ремонту инженерных сетей;
  • За счет применения полиэтиленовых труб увеличить срок эксплуатации трубопроводов до 50 лет;

Перед началом работ тщательно изучаются свойства и состав грунта, дислокация существующих подземных коммуникаций, оформляются соответствующие разрешения и согласования на производство подземных работ. Осуществляется выборочное зондирование грунтов и, при необходимости, шурфление особо сложных пересечений трассы бурения с существующими коммуникациями. Результаты этих работ имеют определяющее значение для выбора траектории и тактики строительства скважины. Особое внимание следует уделить оптимальному расположению бурового оборудования на строительной площадке и обеспечению безопасных условий труда буровой бригады и окружающих людей. Строительство подземных коммуникаций по технологии горизонтального направленного бурения осуществляется в четыре этапа: бурение пилотной скважины, последовательное расширение скважины, протягивание трубопровода и заключительный этап.
